板式换热机组的工作原理和安装介绍

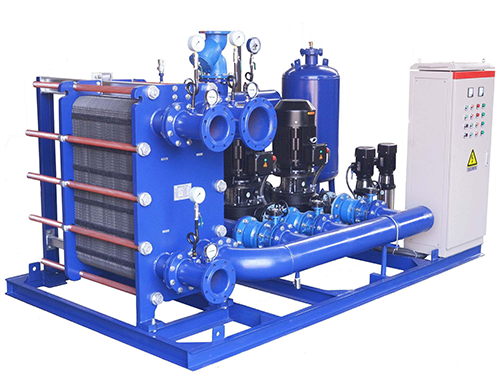

换热机组是由换热器、温控阀组、疏水阀组(热媒为蒸汽时)循环泵、电控柜、底座、管路、阀门、仪表等组成，并可加装膨胀罐、水处理设备、水泵变频控制、温控阀、远程通讯控制等，从而构成一个完整的热交换站。

板式换热机组的工作原理：

次管网的回水经过除污器，进入二次网循环泵(双循环泵时一台工作，一台备用;三台循环泵时二台工作，一台备用)，加压后进入湍流换热器，与一次网的热媒进行热交换，达到二次网供水所需的水温后，进入二次网供水管路。当系统的压力高于额定值时，安全阀打开，向水箱内排放膨胀水，当系统压力降低时，电控柜变频或电接点控制补水泵补水，自动稳压。在水泵的进水口侧增加了泄压管，防止了因突然停泵造成水击事故。

次管网的热媒经温度控制阀(智能型) 进入换热器，根据二次网出口的温度传感器反馈回来的信号来控制温度控制阀的开启程度从而控制热媒的流量。 如果热媒为蒸汽，在换热器出口配有疏水器，经疏水器出来的冷凝水回收到凝水箱做为系统补水用。根据用户要求冷凝水也可以回收再利用。

板式换热机组的安装介绍：

1.机组安装前首先应根据发货清单清点配件是否齐全，并检查配件是否有损坏。

2.机组可直接水平放置在混凝土基础上(高出地面100mm即可)，用地脚螺栓固定

3.机置组放置时一定注意接管的方向便于操作，周围留出500mm的操作空间。

4.机组接管安装根据图纸的管口表相应与外管道对接，并做好标记。

5.当热源为蒸汽时，在进入机组前应设置安全阀，确保机组在设计的工况下运行

6.智能型机组在温控阀前应增设过滤器，确保温控阀的正常运行，温控阀应设置旁通便于维修和调节。

7.机组的供水口与管道联接时应设置截止阀，当两组或两组以上机组并联使用时，每台机组的出水管还必须安装止回阀。

8.与机组接管连接的所有接管内部必须清理干净后方可接管.

9.换热机组出厂时不进行保温，用户应在设备安装完毕后进行保温。

10.检查控制柜中的各紧固螺丝、各线头，并保证压紧，接好电源、负荷线、控制线。11.检查水泵电机，并保证运转灵活:检查管路，确保无漏水现象:检查各阀门，确保开闭灵活，水泵注水，保证水泵内没有气体。

12.机组底座地基应留有排水槽，确保积水能及时排净，保证机组在干燥的环境下运行,可延长机组寿命。

13.机组出厂时已组装和试压完毕,但温度计和压力表随机附带,用户自己安装。
